硅鋁膠結(jié)合劑使用SiO2 和 α—AL2O3超微粉配制的，是一種膠體和懸濁液的混合物。在膠體化學(xué)中，分散相粒度在10^-5~10^-7cm之間時(shí)稱(chēng)為膠體，在10^-3~10^-5cm之間時(shí)則叫做懸濁液。因此，超微粉的粒度必須小于1μm，二者的摩爾比為3:2，以確保在高溫下全部形成莫來(lái)石。該混合物的粒度為10^-4~10^-6 cm之間，期誠(chéng)品為固態(tài)或者液態(tài)。硅鋁膠中摻加了穩(wěn)定劑和促進(jìn)劑，其總雜質(zhì)含量≤2.5%。

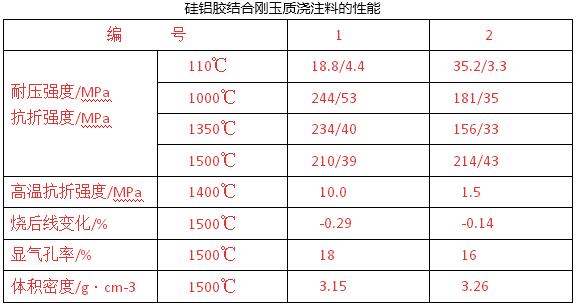

    （下表）為硅鋁膠結(jié)合劑剛玉質(zhì)澆注料的性能。電熔剛玉骨料的顆粒組成（%）：7~2.5mm 26%， 2.5~1mm 33%： 1~0.5mm 18%和 ＜0.5mm 23%。其用量為81.5%：α—AL2O3細(xì)粉的細(xì)度小于0.076mm ，其用量：編號(hào)1和編號(hào)2分別為6.0%和13.5%。固態(tài)硅鋁膠用量則分別為12.5%和5.0%。水用量為4.3%。

     從表中看出，硅鋁膠結(jié)合剛玉質(zhì)澆注料的高、中溫?zé)�后�?qiáng)度較高，這是形成莫來(lái)石相的緣故：編號(hào)1澆注料的性能，明顯優(yōu)于編號(hào)2，這是由于硅鋁膠結(jié)合劑用量多、高溫下形成的莫來(lái)石也多所致。同時(shí)，巖相堅(jiān)定證明，編號(hào)1澆注料在1000℃時(shí)已有莫來(lái)石出現(xiàn)，經(jīng)過(guò)1500℃燒后，大量針狀的莫來(lái)石晶體發(fā)育較好，緊密結(jié)合剛玉骨料，因此強(qiáng)度高。編號(hào)2澆注料中，莫來(lái)石相較少，所以強(qiáng)度低。應(yīng)當(dāng)指出，硅鋁膠結(jié)合劑十分純凈，是制造優(yōu)質(zhì)耐火澆注料的良好結(jié)合劑。目前，尚處于開(kāi)發(fā)使用階段，應(yīng)積累經(jīng)驗(yàn)，盡快推廣應(yīng)用。
