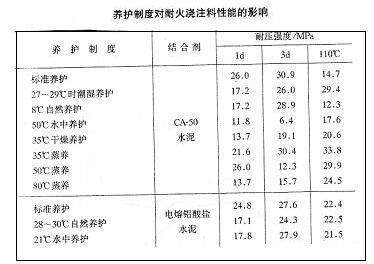

耐火澆注料的養護制度分為標準養護、自然養護、潮濕養護、蒸汽養護、水中養護、和干燥養護等。標準養護是在溫度（20±3）℃和濕度大于90%的條件下養護。鋁酸鹽水泥耐火澆注料成型初凝后，置于何種養護制度條件下養護，十分重要，（詳見下表）

    從表中看出，鋁酸鹽水泥耐火澆注料初凝后，隨著養護制度的不同，常溫和烘干耐壓強度也不同，這是由于水泥的水化產物和晶型轉變不同所致。在一般情況下，有水泥遇水后產生的水化熱在2~8小時內較為集中，可達到80%左右，強度上升很快，因此1天常溫耐壓強度較高，3天常溫強度增長不多。潮濕養護和蒸汽養護時，烘干強度較好。

    應當指出，鋁酸鹽水泥耐火澆注料選材合理、配合比得當，可在任何養護制度下養護，均能獲得較好的性能。經過烘干后，水化產物一般轉變為C3AH6和AH3晶體，因此強度也基本相似。在生產施工中，因各種因素影響，同時防止早期失水產生碳化而使澆注料表面疏松，所以鋁酸鹽水泥耐火澆注料成型初凝后，應在潮濕淋水環境中養護，環境溫度15~25℃，養護時間2~3d。
