作為耐火澆注料的結合劑有粉劑結合劑，膠凝劑結合劑，和水硬性結合劑，鋁酸鹽水泥是粉劑結合劑的一種高強結合劑通常使用量在耐火澆注料整體成份約占8%~10%左右，所以占據了必不可缺的使用份量，鋁酸鹽水泥就是我們平時所說的高鋁水泥或者是耐火水泥，牌號有多種牌號根據它的成分，凝結時間，凝結強度分為CA-50，CA-60，CA-70，CA-90 等

     鋁酸鹽水泥分為鋁酸鈣水泥、鋁酸鋇水泥和鋁酸鋇鋯水泥等作為不定形耐火材料的結合劑或外加劑，應用最多的是鋁酸鈣水泥。

     鋁酸鈣水泥是由燒結法或熔融法生產的鋁酸鈣水泥熟料經磨細而制成的水硬性膠凝材料。它具有快硬高強、耐火和抗硫酸鹽侵蝕等特點，其品種主要有CA-50水泥、CA-60水泥、CA-70水泥和CA-80水泥等。另外，還有電熔鋁酸鈣水泥和鐵礬土水泥。鐵礬土水泥的化學成分為AL2O3在40%—50%，CaO 在36%~40%，Fe2O3在8%~17%，SiO2在 3%~9%，其主要礦物成分分為CA 、C4AF、C2AF 和 C4F等。該水泥特點是快硬高強，適用于耐火噴涂料結合劑。

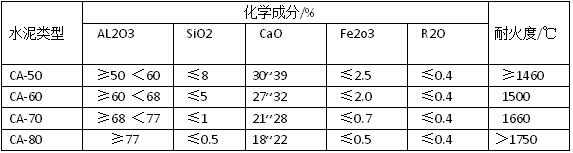

      鋁酸鹽水泥是不定形耐火材料的良好結合劑或外加劑，也是使用較多的。應當指出，鋁酸鹽水泥國標 GB201—2000中規定，其代號為CA，按AL2O3 含量百分數為四類：CA-50,50%≤AL2O3＜60%：CA-60，60%≤AL2O3≤68%：CA-70,68%≤AL2O3＜77%和CA-80,77%≤AL2O3。簡稱為CA-50水泥，依此類推。（下表）為鋁酸鹽水泥化學成分和耐火度。其中全硫和氯含量均為≤0.1%，用戶需要時可提供測定結果。

      鋁酸鹽水泥細度：比表面積不小于300㎡/Kg或0.045mm篩余不大于20%。CA-60水泥初凝時間不得早于60min，其余牌號的不得早于30min：CA-60水泥終凝時間不得處于18h，其余泡好的不得遲于6h。

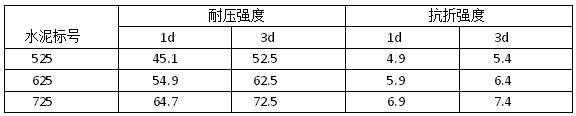

      CA-50水泥的主要礦物組成為CA，屬于快硬早強型水泥，其耐火度≥1460℃。下表為CA-50水泥各齡期強度。該水泥標號以3d耐壓強度命名，并取整數。725#水泥一般用于噴涂料。
