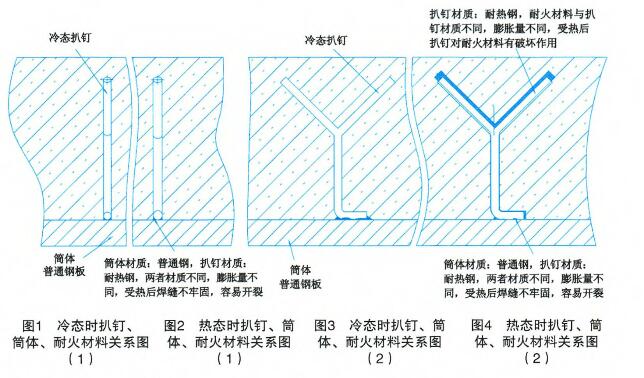

水泥生產生產過程中，經常會用到耐火材料、比如回轉窯的窯口。圖1和圖3是冷態時錨固釘、筒體、耐火材料關系圖。錨固釘焊接在筒體上，埋在耐火材料里：圖2和圖4是熱態時錨固釘、筒體、耐火材料關系圖。通常情況錨固釘材質為耐熱鋼、筒體為普通鋼、耐火材料為澆注料，三者之間熱膨脹系數不同。

情形一：耐熱鋼的膨脹系數遠遠大于普通鋼的膨脹系數。如圖四受熱后與筒體焊接部分的沿著筒體軸向耐熱鋼膨脹量大于筒體的膨脹量，焊縫十分容易開裂。如果錨固釘掉了，就等于不起作用，甚至不起好作用了。

情形二：耐熱鋼的膨脹系數大于澆注料的膨脹系數，如圖4受熱后，如果預留膨脹縫小于錨固釘徑向膨脹，必定會對耐火材料有破壞作用。預期是錨固釘軸向長度大，沿著錨固釘軸向的膨脹量更大，對耐火材料的破壞更嚴重。

目前雖然錨固釘外面也涂油膨脹縫，比如套塑料管、纏塑料布、刷蘸瀝青，但是均沒有滿足膨脹要求，所以錨固釘對耐火材料的破壞依然存在，耐火材料的使用壽命仍然不理想。

對于上述原因，眾多使用澆注料的廠家紛紛開始對錨固釘膨脹縫的預留問題進行試驗研究找到了相應的解決辦法。

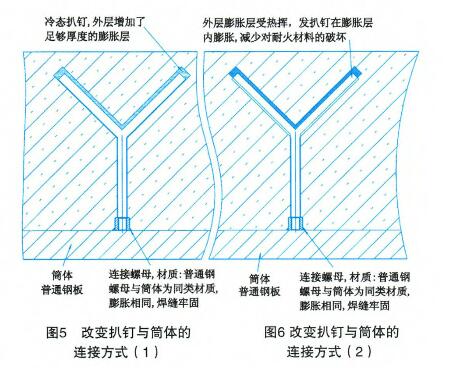

圖5、圖6表示對于情形一所涉及到的問題，改變錨固釘與筒體的連接方式為螺紋連接。與筒體同類材質的螺母焊接在筒體上，由于膨脹數接近，膨脹量接近，不會因為受熱膨脹導致焊縫開裂。而錨固釘端部設計成螺紋與螺母連接，雖然兩者膨脹系數不同，受熱后只能是鏈接更牢固，保證了錨固釘的連接有效。

對于情形二所涉及到的問題，我們只有善意提醒設計和施工部門認真對待。比如設計圖紙給出的膨脹縫要準確且足夠，施工單位要認真按圖紙施工等。耐火材料的損壞及壽命的其他原因，這里不詳細分析。
