根據(jù)GB/T 3001—2000定形耐火制品常溫抗折強(qiáng)度試驗(yàn)方法，抗折強(qiáng)度的測試步驟為：

①試樣尺寸為230mm X 114mm X 65mm或230mm X 114mm X 75mm或200mm X 40mm X 40mm 或 150mm X 25mmX25mm;

② 將試樣干燥至恒重;

③ 將試樣放在如圖5-2所示測試裝置的下刀口上;

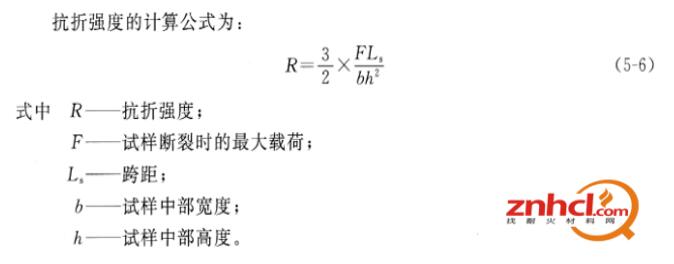

④對致密制品以0.15MPa/s的速率加壓，隔熱制品0.05MPa/s的速率加壓�？拐蹚�(qiáng)度的計(jì)算公式為：

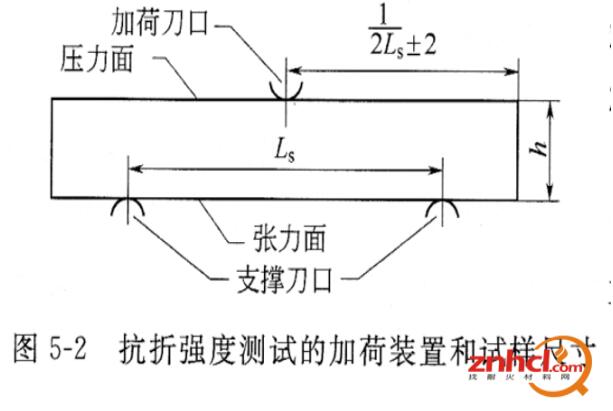

圖5-2抗折強(qiáng)度測試的加荷裝置和試樣尺寸

根據(jù)黑色冶金行業(yè)標(biāo)準(zhǔn)YB/5123—93耐火泥漿抗折粘接強(qiáng)度試驗(yàn)方法，粘接抗折強(qiáng)度的測試步驟如下：

① 切出6個40mmX 40mmX 57mm的長方形試條，并將其干燥至恒重;

② 將辦好的火泥涂抹在試條的端面上，刮去多余的火泥，使磚面和平整地 粘接在一起.重復(fù)上述操作，制出3條試樣;

③ 將試件在室溫干燥24h，小心移人干燥箱，在65°C保溫4h以上，再升至110°C，保溫12h以上;

④ 將干燥的試條移人電爐，以5°C/min的速率升至規(guī)定溫度，保溫3h 以上;

⑤ 保溫結(jié)束后，自然冷卻至室溫，取出試樣;

⑥ 測定試件的燒后尺寸;

⑦ 將試件置于抗折強(qiáng)度實(shí)驗(yàn)機(jī)的支撐輥之上，使壓力輥對準(zhǔn)粘接縫，以5〜 7kgf/s的速率加載，直至試件斷裂;

⑧ 按式(5-6)計(jì)算粘接抗折強(qiáng)度。
