剛玉尖晶石澆注料，普遍稱“鋁-尖晶石澆注料”。它是一種新型鋼包用耐火材料。作為鋼包內襯，鎂鋁尖晶石具有阻止熔渣滲透、抗結構剝落的效果。以該種材料為主材料制成的剛玉尖晶石自流澆注料在鋼包上使用，其耐蝕性等于或高于振動的同材質澆注料。在國內，剛玉-尖晶石澆注料作為座磚及煉鐵的鐵鉤澆注料也取得了良好的使用效果。

    尖晶石作為細粉配料，澆注料抗熔渣侵蝕和滲透都比較好。其原因有：

    1、尖晶石細粉可以大量吸收渣中的氧化鐵，使氧化鐵凝固，減緩了渣的浸透；

    2、渣中CaO與細粉中AL2O3生成針狀物，使氣孔微細化，抑制了渣滲透；

    3、使富化SiO2液相變得粘稠，抑制渣滲透。

    另外，該澆注料中還加入了改性劑，使AL2O3晶格活化，與AL2O3形成固溶物，有利于AL2O3燒結。進而提高材料抗熱震性能。

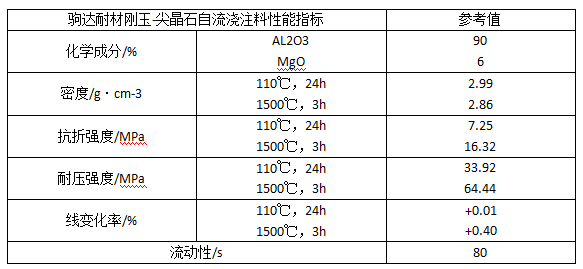

    剛玉尖晶石自流澆注料的性能.

    剛玉尖晶石自流澆注料的硬化機理

    自流澆注料與振動澆注料在基本組分方面沒有大的差別，自流澆注料之所以能夠不需外力而流動，是因為通過加入反絮凝劑（懸浮劑）使其內部帶不同電荷的微粉顆粒之間產生排斥力而產生流動。因此剛玉尖晶石自流澆注料硬化機理與剛玉尖晶石澆注料的硬化機理一致，仍由水化結合和凝聚結合共同起作用。

    剛玉尖晶石自流澆注料的特點

    自流耐火澆注料以其混合后流動性為特征，具有這種流動性的澆注料無需人為施加外力即可流動和脫氣。與普通澆注料相比，它具有以下特點：

    1、自流，在自重作用下無需振動即可流動；

    2、自平，有導流板存在時自我找平；

    3、施工體表面平整；

    4、具有可泵性；

    5、施工時間短，無噪音，勞動條件好。

    剛玉尖晶石自流澆注料的適用范圍

    剛玉尖晶石自流澆注料主要用于鍋爐、加熱爐、鋼包等高溫熱工設備并取得良好的使用效果。
