1 范圍
本標準規定了莫來石質隔熱耐火磚的術語和定義、牌號和形狀尺寸、技術要求、試驗方法、質量評定程序、包裝、標志、運輸、儲存及質量證明書。
本標準適用于熱工窯爐隔熱層或不直接接觸高溫熔融物料工作層的莫來石質隔熱耐火磚。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB / T2992. 1 耐火磚形狀尺寸 第 1 部分:通用磚
GB / T2998 定形隔熱耐火制品 體積密度和真氣孔率試驗方法
GB / T5072 耐火材料 常溫耐壓強度試驗方法
GB / T5988 耐火材料 加熱永久線變化試驗方法
GB / T5989 耐火材料 荷重軟化溫度試驗方法 示差升溫法
GB / T6900 鋁硅系耐火材料化學分析方法
GB / T7321 定形耐火制品試樣制備方法
GB / T10325 定形耐火制品驗收抽樣檢驗規則
GB / T10326 定形耐火制品尺寸、外觀及斷面的檢查方法
GB / T16546 定形耐火制品包裝、標志、運輸和儲存
GB / T21114 耐火材料 X 射線熒光光譜化學分析 - 熔融玻璃片法
GB / T32833 隔熱耐火磚抗剝落性試驗方法
YB / T4130 耐火材料 導熱系數試驗方法(水流量平板法)
3 術語和定義
下列術語和定義適用于本文件。
3. 1
莫來石質隔熱耐火磚 insulatingmulliterefractorybrick主晶相為莫來石相的鋁硅系隔熱耐火磚。
4 牌號和形狀尺寸
4. 1 牌號
莫來石質隔熱耐火磚按分級溫度分為 MG-23 、 MG-25 、 MG-26 、 MG-27 、 MG-28 、 MG-30 和 MG-32 ,共七個牌號。其中, M 、 G 分別為莫、隔的漢語拼音首字母,其后的數字代表莫來石質隔熱耐火磚的分級,依據加熱永久線變化的試驗溫度標定,具體含義如表 1 所示。
表1 莫來石質隔熱耐火磚的分級
4.2 形狀尺寸
磚的形狀及尺寸應符合 GB / T2992.1 的規定,也可按需方圖紙制造。
5 技術要求
5. 1 磚的理化指標應符合表 2 的規定。

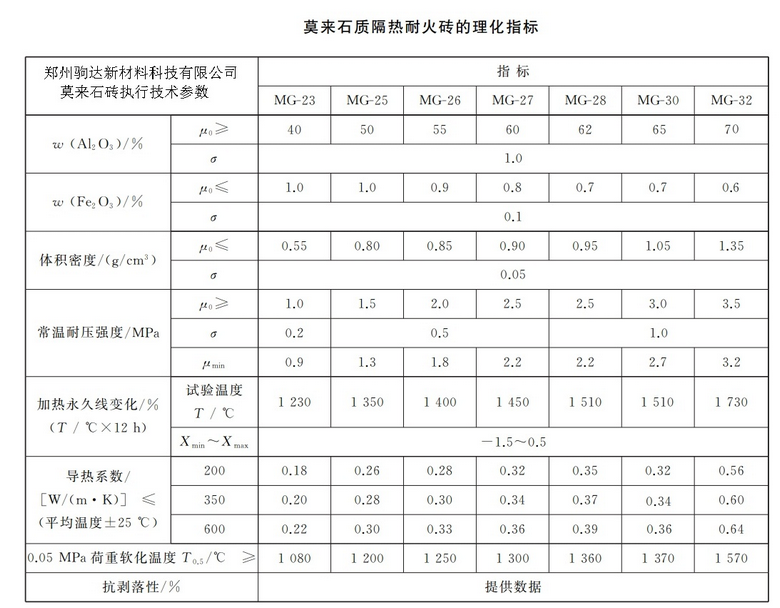

表2 莫來石質隔熱耐火磚的理化指標
5. 2 磚的尺寸允許偏差及外觀應符合表 3 的規定。

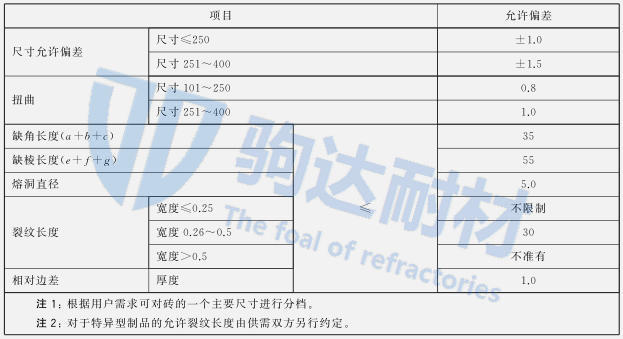

表3 莫來石質隔熱耐火磚的尺寸允許偏差及外觀
6 試驗方法
6. 1 磚的檢驗制樣按 GB / T7321 進行。
6. 2 化學成分的測定按 GB / T6900 或按 GB / T21114 進行。
6. 3 體積密度的測定按 GB / T2998 進行。
6. 4 常溫耐壓強度的測定按 GB / T5072 進行。
6. 5 加熱永久線變化的測定按 GB / T5988 進行。
6. 6 導熱系數的測定按 YB / T4130 (水流量平板法)進行。
6. 7 荷重軟化溫度的測定按 GB / T5989 進行。
6. 8 抗剝落性的測定按 GB / T32833 進行。
6. 9 磚的尺寸、外觀及斷面的檢查按 GB / T10326 進行。
7 質量評定程序
7. 1 組批
磚應按同一牌號進行組批,每批不超 3 萬塊。
7.2 抽樣及驗收
磚的抽樣與驗收按 GB / T10325 進行。
體積密度、常溫耐壓強度、加熱永久線變化和導熱系數(平均溫度為 350℃ )為驗收檢驗項目。
7.3 合格評定形式
合格評定可采用供貨方聲明、使用方認定或第三方認證的形式進行。
8 包裝、標志、運輸、儲存及質量證明書
8. 1 磚的包裝、標志、運輸和儲存按 GB / T16546 規定進行;特殊情況由供、需雙方另行約定。
8. 2 莫來石質隔熱耐火磚發出時,應附有供方質量部門簽發的質量證明書,載明:供方名稱、需方名稱、發貨日期、合同號、產品名稱、適用標準號、牌號、磚號及理化指標檢驗結果等。
