直接還原煉鐵回轉窯是鐵礦石直接還原的高溫反應容器，是直接還原煉鐵的重要設備之一。其窯襯耐火澆注料在使用過程中主要承受以下破壞因素：

(1)被加熱的鐵礦石塊(粒度30~40mm)對襯體的持續磨損，這是使內襯耐火材料損壞的主要原因;

(2)被加熱的鐵礦石在回轉窯中不斷轉動而使窯襯材料的溫度發生變換，出現冷熱交替，導致襯里開裂而損壞;

(3)在中高溫還原氣氛下，內襯材料與FeO反應產生液相而遭到破壞。因此，要求直接還原煉鐵回轉窯內襯澆注料必須滿足如下要求：(1)中高溫(800~1300 ℃)強度高，具有優良的高溫耐磨性;(2)有良好的抗熱震性;(3)整體性好，沒有力學薄弱環節;(4)良好的抗剝落性能;(5)合適的燒后線變化率、體積密度、顯氣孔率、強度等物理性能及燒結性能;(6)恰當的施工時間和凝結硬化時間;(7)良好的抗氣氛侵蝕性。

天津鋼管公司直接還原鐵廠煉鐵的主體設備直接還原煉鐵回轉窯(Φ5 m ×80m)內襯要求采用整體澆注。為滿足其內襯村料的性能要求，采用國內豐富廉價的原料，研制生產了直接還原煉鐵回轉窯配套的全部耐火澆注料。

1：直接還原煉鐵回轉窯用澆注料的性能

根據直接還原煉鐵回轉窯的使用特點，將內襯澆注料的主村質設計為Al2O3-SiO2質。選用既耐磨又有良好抗熱震性的優質高鋁礬土熟料作為主要原料，其臨界粒度為8mm; 結合劑選用以純鋁酸鈣水泥為主，α-Al2O3微粉為輔的結合系統。為改善澆注料的施工性能、耐磨性能和使用性能，引入SO2超微粉和Al2O3復合超微粉，以及快干劑、防爆劑、復合膨脹劑等多種添加劑復合使用;為提高耐火澆注料的強度、韌性、抗熱震性、耐磨性和抗剝落性，還加入適量的耐熱鋼纖維。所研制的高強耐磨鋁硅質低水泥超微粉結合澆注料，經用戶檢驗確定，其體積密度、強度、耐磨性以及抗CO氣體侵蝕等指標均符合要求。具體見表1。

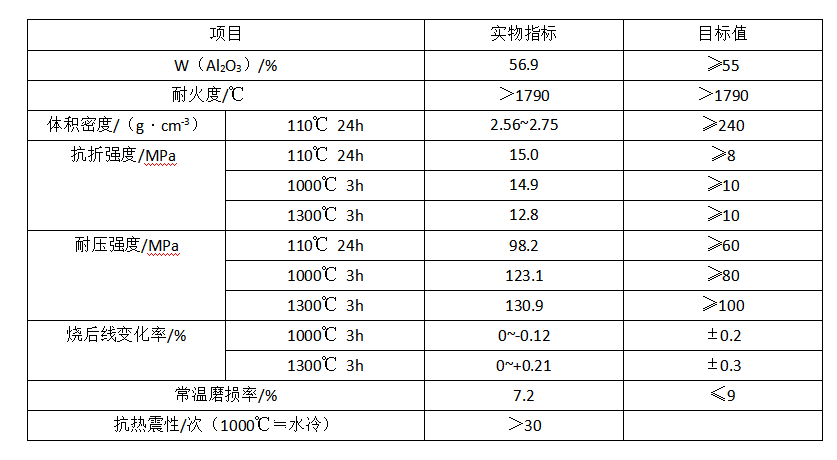

　　表1高強耐磨鋼纖維增強澆注料的理化指標

該澆注料已在年產120萬t的球團礦直接還原煉鐵回轉窯窯體上試用.證明該澆注料耐磨性好.強度大.體積穩定性好.是 用于直接還原煉鐵回轉窯爐體的理想澆注料。在直接還原煉 鐵回轉窯其他部位使用的澆注料及其性能指標如表2所示。

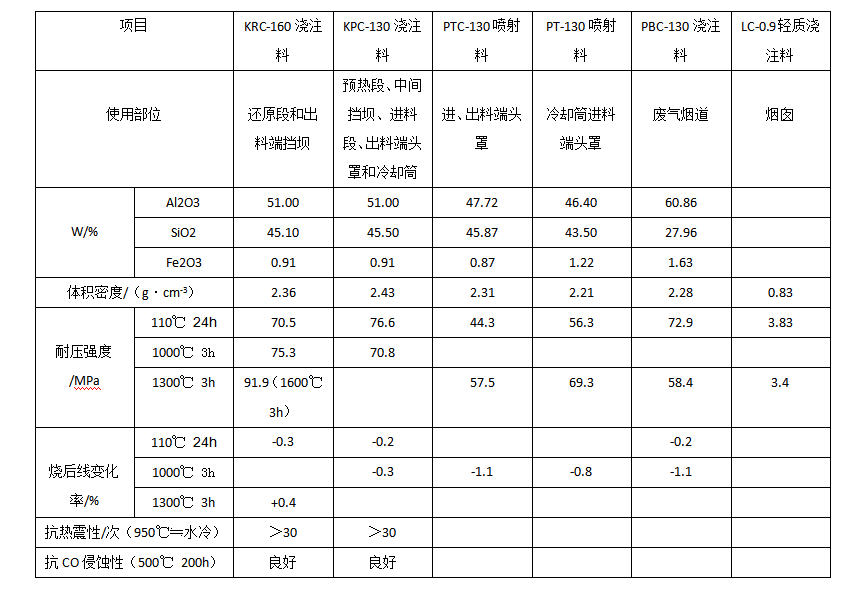

　　表2 直接還原煉鐵回轉窯其他部位使用的澆注料及其性能指標

研制的直接還原煉鐵回轉窯用Al2O3-SiO2質耐火澆注料的性能指標均符合用戶要求，且均能滿足施工要求。因此，直接還原煉鐵回轉窯的整體澆注是完全可行的。
