普通水硬性鋁酸鈣水泥耐火澆注料，水泥用量為15%~20%，加水量10%~15%：低水泥耐火澆注料水泥用量減少到5%~7%，加水量減少到5%~8%。兩者的主要成分組成雖然基本相同，但后者由于改善了水泥顆粒的分散性，提高率水泥水化的完全率，從而水泥的膠結作用得到充分發揮。低水泥耐火澆注料具有下述優點：

（1）烘干后強度不下降，并隨溫度的上升而強度不斷提高，客服了普通澆注料中溫強度低的缺點。

（2）高溫抗折強度比普通澆注料提高2~3倍。

（3）1400℃以下表現為線收縮，收縮值較小，1500℃時（普通澆注料的收縮值繼續增加）有收縮變為膨脹。

（4）由于低溶物質的水泥加入量減少，因而耐火度比普通澆注料高100~400℃，荷重軟化開始溫度高20~70℃。

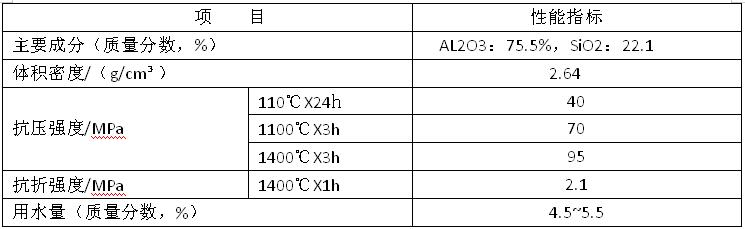

低水泥耐火澆注料性能指標見下表。
