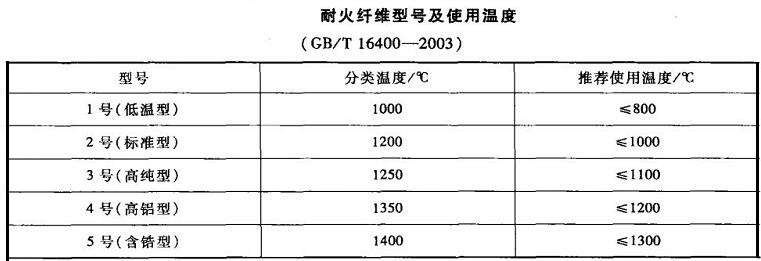

耐火纖維是以AL2O3和SiO2為主要成分組成的玻璃相或結(jié)晶相二元化合物。還可以參加有益成分，如Cr2O3等。纖維中其他成分如Fe2O3、CaO、MgO、Na2O、B2O3、TiO2等都是雜質(zhì)。耐火纖維型號(hào)及使用溫度
在耐火轄內(nèi)系列中存在著五種結(jié)晶相組織，即莫來(lái)石（3AL2O3·SiO2）方石英（SiO2），鱗石英（βSiO2）、剛玉（AL2O3）和鋁氧（αAL2O3），是一種穩(wěn)定狀態(tài)組織。另一種玻璃相組織的穩(wěn)定性則較差，因?yàn)槭窃诓焕诮Y(jié)晶的條件下，即在制造纖維時(shí)由于熔融溫度低于AL2O3（熔點(diǎn)為2050℃）或SiO2（1713℃）的熔點(diǎn)情況下形成的。
耐火纖維中無(wú)摻加成分時(shí)，AL2O3含量越高，其使用溫度則越高：當(dāng)耐火纖維AL2O3含量相當(dāng)、而有摻加成分ZrO2時(shí)，纖維的使用溫度比未摻加成分時(shí)的要高。低溫型與中溫型纖維的性能，除因AL2O3含量不同外，另一區(qū)別是前者含F(xiàn)e2O3雜質(zhì)多（質(zhì)量分?jǐn)?shù)約為3%），而后者含雜質(zhì)少（質(zhì)量分?jǐn)?shù)約為1%）
玻璃相組織在特定溫度下會(huì)向結(jié)晶相轉(zhuǎn)化，這種現(xiàn)象稱為析晶。析晶導(dǎo)致纖維收縮和粉化，因此加熱線收縮是規(guī)定耐火纖維使用溫度的依據(jù)。纖維過(guò)分收縮，造成爐襯的密封性能被破壞。
