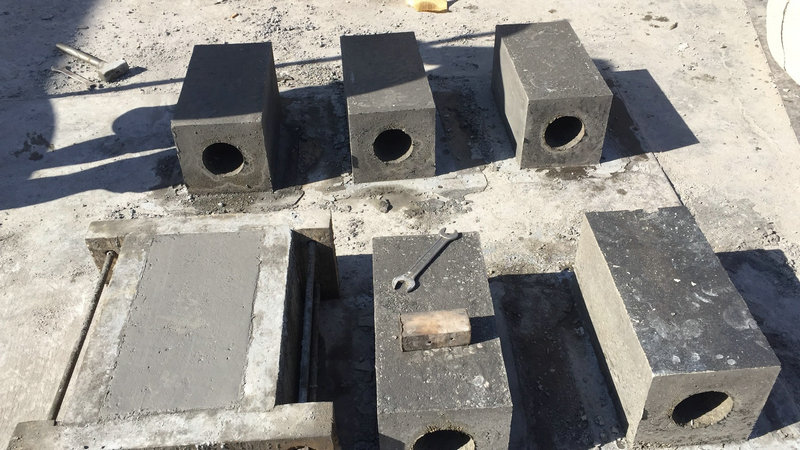

水玻璃不燒磚的品種繁多，應用廣泛，各主要耐火材料廠均有生產。該磚用于鋼包、澆鋼系統、回轉窯襯和豎爐工作襯等熱工設備，取得了良好的效果。

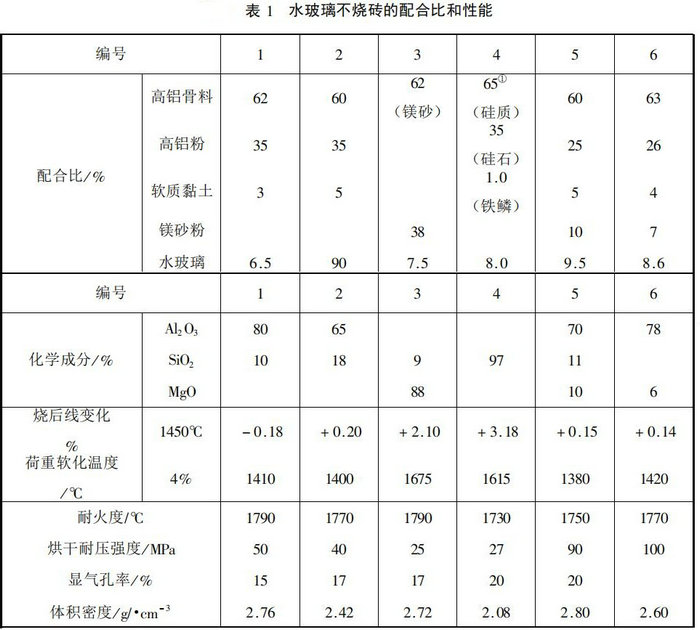

水玻璃不燒磚的使用部位不同，其配合比和性能也不同。現將歸納后的水玻璃不燒磚配合比和性能，列于表1。編號1~3的耐火骨料臨界粒徑分別為6mm，8mm種 10mm，其余的為5mm；水玻璃模數為2.4~3.0，密度為1.38~1.50g/cm³在壓磚機上成型后，進行烘干，溫度約為100℃，干燥時間不少于48h。回轉窯窯襯磚，有時烘至600℃。烘干的不燒磚，其含水率小于1%。

從表1中可見，水玻璃不燒磚的顯氣孔率低，荷重軟化溫度較好，耐壓強度高，烘干強度為25~100MPa。高鋁質不燒磚的強度與加熱溫度的關系。其規律是，隨著加熱溫度的升高，燒后耐壓強度增大。在1000~1300℃的范圍內，由于液相的出現，形成陶瓷結合，因此燒后耐壓強度劇增；到1500℃時，燒后強度略有降低，絕對值仍大于100MPa。

應當指出，水玻璃不燒磚的荷重軟化溫度，與磷酸鹽不燒磚相比，還是比較低的。其主要原因是水玻璃中的鈉造成的。因此，水玻璃結合劑應選用高模數的，即鈉含量低的水玻璃。同時，耐火骨料的級配應合理、骨粉料比應恰如其分，在此情況下要盡量減少水玻璃用量。

水玻璃不燒磚的存放和運輸，應避免受潮或水淋。否則磚的表面會“長毛”、起層或疏松等，這是由于水玻璃中的Na2O與空氣中的CO2 反應而形成碳酸鈉的緣故。
